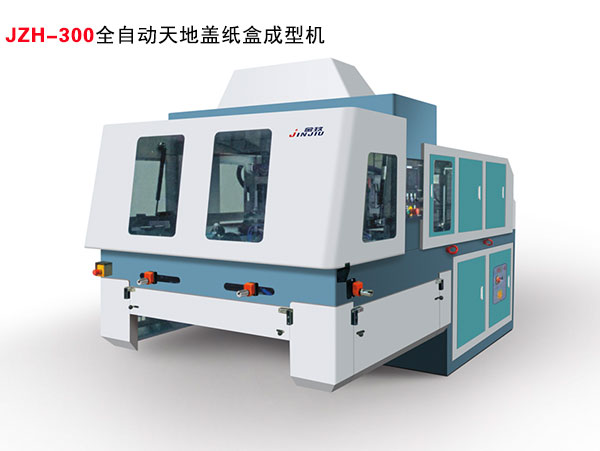

JZH全自动天地盖纸盒成型机

JZH全自动天地盖纸盒成型机

用途

JZH-300型纸盒成型机是我厂自行研制的胶粘纸盒包装设备。主要用于小型胶粘纸盒包装的生产加工，广泛应用于工艺品、电子、电器以及五金、标准件天地盖纸盒包装行业。

PLC可编程控制器、光电跟踪系统、触摸屏人机界面，主机配备变频器调速，结合伺服电机送纸机构、风泵吸纸嘴给纸机构、智能热熔胶喷胶系统等各系统的完美结合，来完成送纸、上胶、成型一次完成。采用一机同时生产两个纸盒的方式更节约成本提高效率，是现如今各纸盒包装企业的优选设备。

性能特点:

◆ 采用一机同时生产两个纸盒，也可以一次只生产一个纸盒，节约成本提高效率。

◆ 主机采用变频器联动调速，可根据不同规格纸盒自动调速，稳定省电。

◆ 风泵吸纸嘴送纸，送纸平稳可靠，减少双张漏张发生。

◆ 使用智能热熔喷胶系统，喷胶准确稳定，用胶量少且贴合平整牢固。

◆ 伺服推送纸板上胶，减少光电眼照射纸板产生的误差，上胶更准确。

◆ 成型采用平行双曲柄连杆机构配备气缸折耳，纸盒表面平整无刮痕，无喇叭口产生。

◆ PLC可编程控制器、触摸屏人机界面、光电跟踪系统，实现纸盒一次成型，全过程自动化生产。

◆ 自动故障诊断功能，出现故障一目了然，排除更方便快捷。

◆ 整机占地面积小，稳定性佳。

技术参数THE TECHNICAL PARAMETER：

纸板厚度 Thickness of cardboard 最小(Min) 1.5mm,最大(Max) 3mm

电源电压 Power  380V / 50Hz

噪音水平 Noise ≤ 80dB

速度 Speed  4000-4800 (Pieces/hours)

纸板堆放的高度 Cardboard stacking height 200mm

纸板堆放台承重 Stacked weight 20 kg

总功率  Total power  6kw

胶水桶容量  Glue capacity 8L

气源 Air source 50 L/Minute

机器净重 Machine weight 1500kg

机器外观尺寸 Dimensions 3165×1400×2465mm

包装盒的规格参数PACKAGING BOXES SPECIFICATIONS：

包装尺寸（A=宽；B=长） Package Size（A=Width；B=Length） ：

A最小尺寸 Min. size 190mm

A最大尺寸 Max. size 500mm

B最小尺寸 Min. size 140mm

B最大尺寸 Max. Size 340mm

盒子尺寸 （L=长；W=宽；H=高；）

Carton size（L=Length；W=Width；H=Hight；）

L最小尺寸 Min. size 130mm

L最大尺寸 Max. size 340mm

W最小尺寸 Min. size 80mm
